目前，彩色沥青混凝土在广东、浙江等沿海城市的应用越来越多，彩色沥青混凝土的生产工艺也在不断发展和成熟，对彩色沥青混凝土性能指标的要求也形成了规范，住房与城乡建设部已发布了行业标准《城市道路彩色沥青混凝土路面技术规程》（CJJ/T 218-2014），关于彩色沥青混凝土的国家标准也已在编制当中。本文拟根据规范的具体要求对彩色沥青混凝土的性能指标进行试验研究。
1、彩色沥青混凝土性能的具体要求：
根据住房与城乡建设部行业标准《城市道路彩色沥青混凝土路面技术规程》（CJJ/T 218-2014）的要求，彩色沥青混凝土马歇尔试验技术要求应符合表1和表2的要求，彩色沥青混凝土高温性能、水稳定性和低温性能分别符合表3、表4和表5的要求。
表1 密级配彩色沥青混凝土马歇尔试验技术要求
指 标 | 单位 | 机动车道 | 非机动车道 | 检验方法 |
击实次数（双面） | 次 | 75 | 50 | T 0702 |
试件尺寸 | mm | φ101.6×63.5 | T 0702 | |
空隙率 VV | % | 3～5 | 3～6 | T 0708 |
稳定度 MS | KN | ≥8 | ≥3 | T 0709 |
流值 FL | mm | 1.5～4 | 2～5 | T 0709 |
沥青饱和度 VFA | % | 65～75 | 70～85 | T 0708 |
矿料间隙率 VMA | 公称最大粒径 | T 0708 | ||
矿料间隙率 VMA | mm | 16 | 13.2 | T 0708 |
矿料间隙率 VMA | % | ≥13.5 | ≥14 | T 0708 |
表2 OGFC彩色沥青混合料马歇尔试验技术要求
指 标 | 单位 | 技术要求 | 检验方法 |
击实次数（双面） | 次 | 50 | T 0702 |
马歇尔试件尺寸 | mm | φ101.6×63.5 | T 0702 |
空隙率VV | % | 18～25 | T 0708 |
稳定度 MS | KN | ≥3.5 | T 0709 |
析漏损失 | % | ＜0.3 | T 0732 |
肯塔堡飞散损失 | % | ＜15 | T 0733 |
表3 彩色沥青混合料车辙试验动稳定度技术要求
混合料类型 | 动稳定度 (次/mm) | 检验方法 | |
AC混合料 | 普通彩色沥青 | ≥1000 | JTG E20 |
特种彩色沥青 | ≥3000 | JTG E20 | |
OGFC混合料 | ≥3000 | JTG E20 | |
表4 彩色沥青混合料水稳定性检验技术要求
混合料类型 | 技术要求 | 检验方法 | ||
水马歇尔试验残留 稳定度（%） | 冻融劈裂试验残留 强度比（%） | |||
AC混合料 | 普通彩色沥青 | ≥80 | ≥75 | JTG E20 |
特种彩色沥青 | ≥85 | ≥80 | JTG E20 | |
表5 彩色沥青混合料低温抗裂性能技术要求
混合料类型 | 极限破坏应变（με） | 检验方法 | 混合料类型 |
AC混合料 | 普通彩色沥青 | ≥2600 | JTG E20 |
特种彩色沥青 | ≥3000 | JTG E20 |
注：表中试验方法按现行行业标准《公路工程沥青及沥青混合料试验规程》JTG E20的规定执行。
从上表中彩色沥青混凝土的性能指标来看，对彩色沥青混凝土的性能要求基本上是按照常规黑色沥青混凝土的要求来制定的，只是在个别指标上根据技术发展和当前路面对沥青混凝土要求的提高而稍加变动。
2、彩色沥青混凝土性能指标的试验验证：
采用AC-13和OGFC-13两种级配类型来进行彩色沥青混凝土性能验证。
2.1 配合比设计
（1）AC-13配合比设计
采用普通70#彩色沥青和改性彩色沥青，5-16mm、3-5mm、0-3mm石灰岩和矿粉，取原材料的配比5-16mm：3-5mm：0-3mm：矿粉=57：9：30：4，油石比为4.8%。合成级配见表6和图1。
表6 合成级配各筛孔通过率
筛孔尺寸 | 19 | 16 | 13.2 | 9.5 | 4.75 | 2.36 | 1.18 | 0.6 | 0.3 | 0.15 | 0.075 |
合成级配通过率（%） | 100.0 | 100.0 | 96.0 | 74.4 | 43.3 | 28.4 | 20.1 | 13.8 | 10.2 | 8.3 | 6.7 |

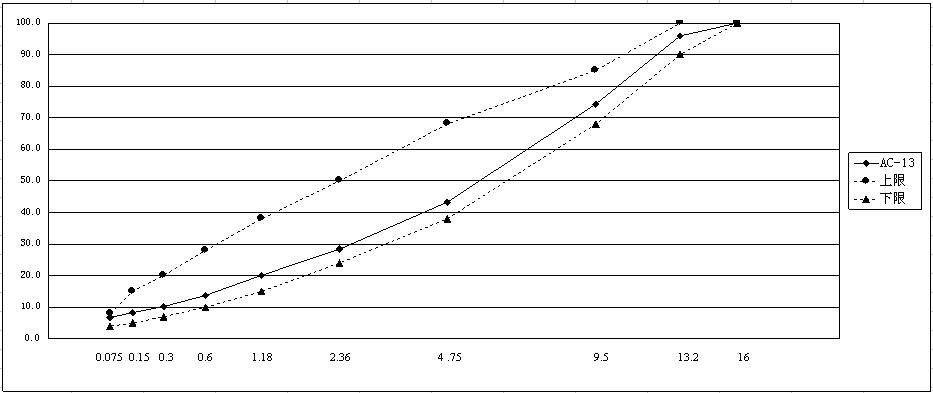

图1 AC-13矿料合成级配曲线图
（2）OGFC-13配合比设计
采用高粘彩色沥青胶结料，10-15mm、5-10mm、0-3mm玄武岩和矿粉，取原材料的配比10-15mm、5-10mm、0-3mm：矿粉=35：49：11：5，油石比为4.4%。合成级配见表7和图2。
表7 OGFC-13合成级配
筛孔尺寸 | 19 | 16 | 13.2 | 9.5 | 4.75 | 2.36 | 1.18 | 0.6 | 0.3 | 0.15 | 0.075 |
合成级配通过率（%） | 100.0 | 100.0 | 97.2 | 73.2 | 21.5 | 14.5 | 11.5 | 8.9 | 7.1 | 6.3 | 5. |
图2 OGFC-13级配曲线图
2.2 彩色沥青混凝土性能
2.2.1 密级配彩色沥青混凝土
（1）马歇尔试验结果
表8 AC-13彩色沥青混凝土马歇尔试验结果
沥青含量（%） | 计算最大理论相对密度 | 试件毛体积相对密度 | 空隙率VV（%） | 矿料间隙率VMA（%） | 沥青填隙率VFA（%） | 稳定度（KN） | 流值（0.1mm） |
4.8 | 2.506 | 2.401 | 4.2 | 14.1 | 70.3 | 12.81 | 31 |
控制范围 | — | — | 3.0-5.0 | ≥14 | 65-75 | ≥8 | 15-40 |
（2）高温性能、水稳定性及低温性能
表9 AC-13彩色沥青混凝土性能
试验项目 | 试验结果 | 技术要求 | |
残留马歇尔稳定度(%) | 普通彩色沥青 | 90.6 | ≥80 |
改性彩色沥青 | 93.2 | ≥85 | |
冻融劈裂试验残留强度比(%) | 普通彩色沥青 | 81.2 | ≥75 |
改性彩色沥青 | 88.7 | ≥80 | |
动稳定度(次/mm) | 普通彩色沥青 | 1233 | ≥1000 |
改性彩色沥青 | 3312 | ≥3000 | |
低温弯拉破坏应变（με） | 普通彩色沥青 | 2830 | ≥2600 |
改性彩色沥青 | 3265 | ≥3000 | |
2.2.2 开级配彩色沥青混凝土
（1）马歇尔试验结果
表10 OGFC-13彩色沥青混合料马歇尔试验结果
沥青含量（%） | 计算最大理论相对密度 | 试件毛体积相对密度 | 空隙率VV（%） | 析漏损失（%） | 稳定度（KN） | 流值（0.1mm） |
4.8 | 2.503 | 2.115 | 22.5 | 0.12 | 7.9 | 51 |
控制范围 | — | — | 18-25 | ＜0.3 | ≥3.5 | - |
（2）高温性能、水稳定性及低温性能
表11 OGFC-13彩色沥青混合料性能
试验项目 | 试验结果 | 技术要求 |
残留马歇尔稳定度(%) | 88.7 | - |
冻融劈裂试验残留强度比(%) | 90.1 | - |
动稳定度(次/mm) | 6125 | ≥3000 |
低温弯拉破坏应变（με） | 3865 | - |
