沥青高粘剂透水沥青路面（OGFC）彩色沥青路面施工

集料

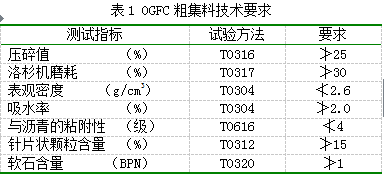

用于OGFC混合料的粗集料应采用质地坚硬，表面粗糙，形状接近立方体，有良好的嵌挤能力的破碎集料，其质量应符合规范粗集料质量要求中高速公路、一级公路对表面层材料的技术要求。彩色沥青路面施工

用于OGFC混合料的细集料宜选用机制砂，如使用石屑时，宜采用与沥青粘附性好的石灰岩石屑，且不得含有泥土、杂物。

用于OGFC的填料必须是由石灰石等碱性岩石磨细的矿粉，推荐采用消石灰或水泥部分或完全取代矿粉。

（2）沥青胶结料彩色沥青路面施工

配制OGFC混合料应采用高粘度改性沥青，具体指标见下表：

2、OGFC级配范围彩色沥青路面施工

在配置OGFC的过程中，4.73mm以上的粗集料为毛体积相对密度，4.75以下的细集料及矿粉为表观相对密度（视比重）。4.75mm和2.36mm的通过率分别对混合料的空隙率和骨架嵌锁结构有很大影响，应严格加以控制。

3、最佳沥青用量设计（1）对选择的矿料级配，由集料的表面积与希望沥青膜厚度，按式（1）计算每一组级配混合料的初试沥青用量。通常情况下，OGFC的沥青膜厚度为14μm。彩色沥青路面施工

Ph＝h×A

A＝（2+0.02a+0.04b+0.08c+0.14d+0.3e+0.6f+1.6g）/48.74

式中：A为集料的总的表面积，按式D.4.1－2计算。其中a、b、c、d、e、f、g分别代表4.75mm、2.3mm、1.1mm、0.6mm、0.3mm、0.15mm、0.075mm 筛孔的通过百分率。

（2）在计算得出的沥青用量的基础上，选取若干点（5～7个）双面击实50次制作马歇尔试件制作马歇尔试件，用体积法计算试件的空隙率。

（3）进行混合料的析漏和飞散实验，用析漏实验的结果确定混合料的最大沥青用量，用飞散实验结果确定混合料的最小沥青用量，并确定最佳沥青用量。见图1、图2彩色沥青路面施工

（4）在最佳沥青用量下成型马歇尔试件，测定试件的空隙率、渗水系数并进行马歇尔稳定度试验。其空隙率与期望空隙率的差值不要超过±1%。进行OGFC的高温稳定性检验，在60℃、0.7Mpa条件下进行车辙试验的动稳定度，结果应满足表4要求彩色沥青路面施工
